HF10系列
无活塞型 HF10-750 , HF10-1500
过滤过程
污水从过滤器进口流入并经由细滤网流出，杂质被滤网拦截下来积累在内表面，并产生水头损失。
自清洗过程
当滤网内外的压差达到0.5bar时，系统将自动启动一次清洗过程：水力控制系统将过滤器内部的一个排污阀打开与大气相通，这样在过滤器内部压力的作用下，将产生一股很强的排污水流,这股水流都是经由各吸嘴出来的，这样在各吸嘴顶端会产生很强的吸力，足以将滤网内表面的杂质吸下并排出，这些吸嘴直接与一个中空的吸吮扫描器相通，并经由一个涡轮室再到排污阀排出，涡轮在排污水流的作用下将带动吸吮扫描器旋转，同时因为转子室与排污阀相通后，内部压力降低，又会推动吸吮扫描器作一个向上的轴向运动，这两个运动合成为一个螺旋式的旋转，确保滤网能100%被清洗干净。 当清洗结束后，系统又会启动第二次清洗过程，吸吮扫描器又会被向下推到它初始的位置，整个清洗过程大约耗时6-10秒。
 |
1.粗滤网&细滤网 |
活塞型:HF10-4500，HF10-6800
过滤过程
水从过滤器进口进入并从外向里穿过粗滤网，然后从细滤网的里面向外流出，此过程杂质被细滤网拦截下来并形成一定的水头损失。
自清洗过程
当滤网内外的压差达到0.5bar时，系统将自动启动一次清洗过程：水力控制系统将过滤器内部的一个排污阀打开与大气相通，这样在过滤器内部压力的作用下，将产生一股很强的排污水流,这股水流都是经由各吸嘴出来的，这样在各吸嘴顶端会产生很强的吸力，足以将滤网内表面的杂质吸下并排出，这些吸嘴直接与一个中空的吸吮扫描器相通，并经由一个涡轮室再到排污阀排出，涡轮在排污水流的作用下将带动吸吮扫描器旋转，同时活塞装置（只在标准型上配备）被启动又推动吸吮扫描器作一个轴向的运动，这两个运动合成了一个螺旋式的旋转运动，它能确保滤网内表面的每一点都能被吸到。 当第一次向外的清洗过程结束后，系统又将启动第二次向内的清洗循环，吸吮扫描器被推回到它的初始位置。 整个清洗过程耗时约10-15秒，由于系统压力的不同而略有差异。
 |
1.进水口 2.出水口 3.粗滤网 4.细滤网 5.转子室 6.吸嘴 7.吸吮扫描器 8.转子 9.冲洗阀 10.活塞装置 11.排放阀 |
HF30系列
Filtomat HF30系列
流量可达 1100m3/h; 4840USgpm
过滤等级从 800 to 15 micron
过滤面积: 406cm2 - 11,794cm2; 63in2 - 1828in2
也可提供自动旁通型的过滤器HF40型
过滤过程
水从过滤器进口进入并从外向里穿过粗滤网，然后从细滤网的里面向外流出，此过程杂质被细滤网拦截下来并形成一定的水头损失，当滤网内外的压差达到预设值时，将启动一次自清洗过程。
自清洗过程
当滤网内外的压差达到预设值时，水力控制系统启动排污阀及活塞装置，污水经由水力马达室从排污阀流出，贴近滤网内表面的吸吮扫描器吸嘴处因负压作用产生很大吸力，此处的水流是由滤网外向内反向高速流出的，杂质也因此被冲下来并排出。
因为污水通路流经水力马达室，水力马达旋转并带动与之相连的吸吮扫描器，同时因为活塞装置被激活，它又带动吸吮扫描器作一个轴向的运动，这两个运动合成为一个螺旋式的旋转，这样就能确保滤网能100%被清洗干净。
当滤网内表面的杂质被吸下并排出后，压差消失，同时水力控制系统将排污阀关闭，活塞装置又回复到它的初始位置，过滤器转入正常的过滤状态。
 |
1.粗滤网 2.细滤网 3.吸嘴 4.水力马达室 5.排污阀 6.活塞装置 7.水力马达 8.水力控制系统 9.吸吮扫描器 |

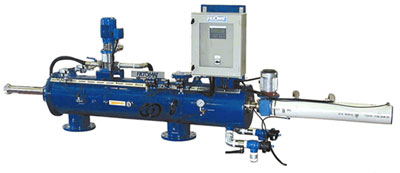

Filtomat·HCFM系列 适用于大流量，水质差工况下的全自动自清洗过滤器
安装容易，操作维护简单
依靠管线压力操作-即使在低压力情况下
大流量紧凑型设计
100%清洁滤网内外表面
水力或电力控制
短期回收投资成本
污水从过滤器进口进入，经过粗滤网和细滤网，再从出水口流出，杂质被滤网拦截下来.PLC控制器控制滤网的清洗进程根据水中杂质种类及含量，自清洗进程有以下几种控制方式:
持续清洗
压差&定时
压差
在清洗状态下，过滤器的排放室始终打开，直接与大气相通，并通过持续排污阀和超级排污阀不断排出小流量的水，这股水流都是经由各吸嘴出来的，这些吸嘴直接与一个中空的吸吮扫描器相通，并经由涡轮室再到排污阀排出。 升压泵将过滤后的水加压后送往吸吮扫描器内的空心轴，进入喷嘴喷射向滤网，反冲洗水和喷射水相结合可使过滤效果明显提高。电力马达转动吸吮扫描器，同时活塞装置又推动吸吮扫描前后移动，这两个运动合成为一个螺旋状的运动可使清洗效率达到100%。
注意：此反清洗过程可由定时启动或是压差启动。
技术参数：
工作压力范围:0.4-10bar;5.8-145USgpm
设计压力:10bar;145psi
工作温度:65°C;149°F(可根据用户要求提供耐高温型)
